Ejemplo: configuración de ejes principal y secundario en diagramas

La mayoría de los diagramas constan de un eje X y un eje Y, que suelen bastar para cubrir una historia de datos completa. En algunos casos, es obligatorio contar con un eje secundario, como cuando desea visualizar los datos de una serie en relación con otra serie de datos.

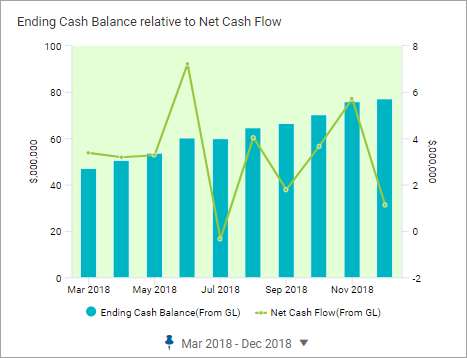

El siguiente diagrama muestra el saldo de caja final
como eje principal y el flujo de caja neto
como eje secundario. La visualización de ambos ejes en este diagrama proporciona una historia más completa sobre los saldos de caja finales en comparación con el flujo de caja neto. Solo el eje secundario ha escalado.

Puede configurar diagramas de barras, columnas y líneas con un eje secundario. Esta guía explicará cómo definir los ejes principal y secundario, y cómo ajustar el escalado.

Prerequisites

Necesitará lo siguiente:

Acceso de edición a una perspectiva personal o compartida

Seguridad:

Acceso a tableros de control
(permiso)

Permiso Editar tableros de control

Este ejemplo se centra en la configuración de un diagrama de columnas con un eje principal y otro secundario, y da por sentado que la perspectiva y el tablero de control se han creado anteriormente. El ejemplo permite visualizar los datos con Cifras reales como versión por defecto y utiliza el siguiente tipo de cuenta y subcuentas:

Cuentas de flujo de caja

Saldo de caja final

Flujo de caja neto

Sus versiones y cuentas pueden ser diferentes a las que se ilustran en este ejemplo.

Creación de un diagrama de columnas

El siguiente ejemplo es un diagrama de columnas con dos series de datos en el que ambas cuentas están en el eje principal. Puede mejorar la legibilidad de este diagrama definiendo un eje secundario. Después de completar estos pasos, el diagrama tendrá este aspecto:

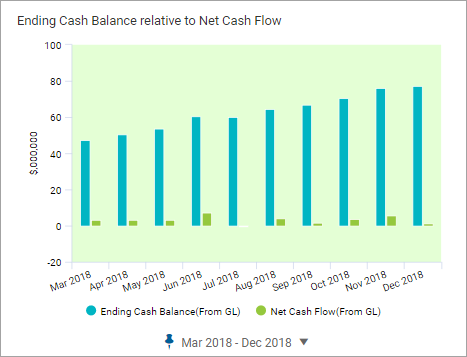

Diagrama de columnas con dos series de datos en el eje principal

Abra la perspectiva y navegue hasta el tablero de control.

Haga clic en

Editar

Desde el panel de la izquierda, arrastre un

Diagrama de columnas

al área de diseño para crear un diagrama de columnas.

Añada dos cuentas a los diagramas.

Personalizado > Cuentas de flujo de caja > Saldo de caja final

Personalizado > Cuentas de flujo de caja > Flujo de caja neto

Desde el panel derecho, seleccione la ficha

Configuración de apariencia

para acceder a la configuración de apariencia y asignarle un nombre a su diagrama: Saldo de caja final relativo a flujo de caja neto
.

Seleccione

Configuración de periodos

para acceder a la configuración del periodo y cambiar el rango de fechas a nueve meses en el año actual. Por ejemplo:

Estrato: mes

Marco: Rango

Fecha fijada: de marzo de 2018 a diciembre de 2018

Configuración de ejes principales y secundarios

Al crear un diagrama con un eje principal y un eje secundario, determine qué serie de datos conformará el eje principal y el secundario. En este ejemplo, el saldo de caja final es el conjunto de datos principal. Quiere visualizar el saldo de caja final en comparación con el flujo de caja neto. El flujo de caja neto en este ejemplo es el eje secundario.

Utilice la ficha Configuración de datos para especificar una cuenta como eje principal o secundario y para cambiar parte de la presentación visual de esos datos. Por ejemplo, cambie el tipo de serie, muestre etiquetas de datos y cambie el color que representa los datos.

Definición del eje secundario

Defina la serie de datos Flujo de caja neto
como eje secundario y cambie el tipo de serie a Línea
. Después de completar estos pasos, el diagrama tendrá este aspecto:

Diagrama de columnas con ejes principal y secundario de ajuste de escala automático

Seleccione la ficha

Configuración de datos

para acceder a la configuración de los datos.

Cambie el eje de la serie de datos Saldo de caja final
:

Tipo de serie: Línea
.

Eje Y de serie: Secundario

Ajuste del escalado del eje secundario: Puede ajustar el escalado de los ejes principal y secundario desde la ficha Configuración de apariencia para mejorar el impacto visual de este diagrama. Para esta guía, cambie solo el escalado del eje secundario.
Al establecer el escalado de un eje, tenga en cuenta lo siguiente:
Por defecto, un eje se establece en escalado automático. Anote los valores mínimo y máximo del eje antes de desactivar el ajuste Escalado automático. Esta información le ayudará a definir los valores mínimo y máximo de la serie de datos.
Puede ser necesario ajustar los valores mínimo y máximo entre dos rangos de datos claramente diferentes para lograr el resultado visual que está buscando.

Cambie el escalado del eje secundario:
Seleccione la ficha icono
Configuración de apariencia
y expanda la sección
Eje
para cambiar la apariencia de los ejes secundarios.
Configure el eje secundario:
Anote el rango de valores, por ejemplo, de -2 a 8 (millones)
Desactive la opción Escalado automático de eje secundario.
Establezca el valor del parámetro Mínimo eje secundario. Ejemplo: 0
Establezca el valor del parámetro Máximo eje secundario. Ejemplo: 20 000 000

Con esto finaliza esta guía.
